労働災害をバーチャル体験！
「セーフマスター」シリーズは、VR技術による”錯覚”を体験できる装置です。
事故に巻き込まれる”錯覚”を体験することで、危険に対する注意力を高めます。

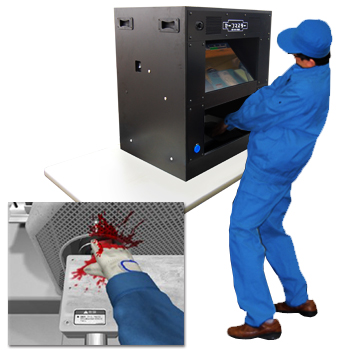

製造現場で起こりやすい「はさまれ・巻き込まれ」 による事故の再現。
”CGの手”を”自分の手”と錯覚し、この事故をVR体験できます。


製造現場における労働者の安全の確保をより一層 推進するため、労働安全衛生法が改正されました。
そこで、危険予知能力および安全バラ ンスの維持能力を向上させる本システムが考案されました。



ｾｰﾌﾏｽﾀｰ装置


現実空間と仮想空間の空間的整合を保つ、すなわち、工場や設備機械、自分の身体をCGで実寸表示し、そのCGモデルを立体映像として呈示する装置を構築することによって、ユーザーの”労働災害に巻き込まれる錯覚を強めることが可能となりました。

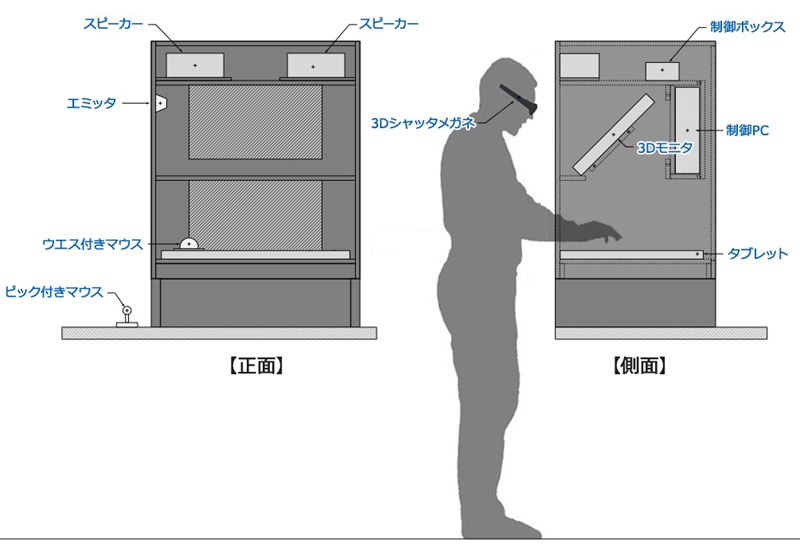

セーフマスター図面
・PC
 OS：WindowsXP
  CPU：PentiumV2.0GHz以上
  ﾒﾓﾘ：512MB以上
  ｸﾞﾗﾌｨｯｸﾎﾞｰﾄ：NVIDIA　Quadro　FXｼﾘｰｽﾞ

・ＣＲＴモニタ
・ステレオ・スピーカー
・アンプ

・液晶シャッタメガネ
・エミッタ

・筐体（ミラー・フレーム）
・ソフトウエア（オメガスペース）

※本製品は弊社のVR空間構築・体験ソフトウエア「オメガスペース」に対応しています。



①CRTモニタに表示された映像がミラーに投影されます
②ユーザーは自分の手を動かすようにCGの手を操作し、作業を疑似体験できます
③危険領域にCGの手が近づくと、リアルな事故が発生します
④ユーザーは自分のてが事故に巻き込まれる”錯覚”を引き起こし、臨場感のある”ヒヤリ・ハット”を体験できます




･製造現場における労働災害防止の教育研修
･新たに導入する設備、技術、作業の危険・有害性の予測
･過去の労働災害事例の分析
・その他安全管理に係わる各種シミュレーション



解像度
1280ドットｘ1024ドット
消費電力 100V/350W(待機消費電力5W)
外形寸法 690mm（W）x850mm(D)x2250mm(H)　※突起含まず
総重量 約80Kg

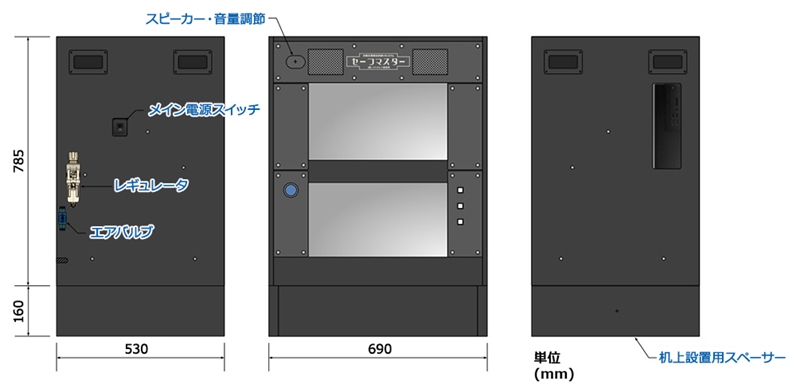

設置図面
本体設置スペースとして1000mm（W)x1600mm(D)が必要です
動作環境
 温度10 ℃～35℃、湿度20％～80％
