バーチャルリアリティ、スポーツ科学、リハビリテーション医療、ロボット制御、人間工学、衝突実験、アニメーション、etc
|
|
 |
頭部のセンシング例 |
|
|
*シェイプテープは、インターフェイスボックスにA/D変換器が内蔵されておりシリアルポートを介してパソコン 上（Windows95以上）で動作します。 |
| *オメガスペース（ソフトウェア）との併用で、3次元入力デバイスとして使用できます。 |
| |
|
 |
| |
|
 |
|
テープ寸法 |
1.3x13x1530mm （公称、仕様により可変） |
インターフェイスボックスの寸法 |
16x54x168mm （公称） |
使用温度範囲 |
－20～+50℃ |
センサ域 |
センサベア数ｘセンサピッチ（仕様により可変） |
|
3ポーズ（円、ねじれ、直線）により校正 |
空間検出の限界 |
角単一（シングル極性）カーブは2センサ長が必要 |
テープ上のポイントについて |
センサ末端より内側に向けて各センサ検出部のエラー値は減少 |
分解能 |
60mmピッチでセンサを配置した場合、x,y,zにおいて0.3mm（強いようにより可変） |
最高データ収集速度 |
100Hz |
最高描写速度 |
30Hz |
付属品 |
電源：60Hz、120VAC（公称、100VAC-50/60Hz駆動可能）、シリアルケーブル |
オプション |
センサの数、長さ、その他のテープのパラメータは変更可能（特注対応）、48センサ まで1つのインターフェイスボックスで操作できます。複合テープ装置、Matlabで書か れた分析ルーチン、VC++のAPIも利用可能です。 |
|
| |
 |
シェイプハンド
手指の3次元動作を測定できる
ハンドモーションキャプチャシステム
シェイプセンサ
丈夫で装着しても気にならない
関節角度センサ
|

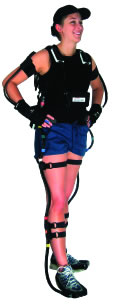

シェイプラップⅡ
周囲の機械や環境の影響を受けない
全身モーションキャプチャシステム
|
|
シェイプテープ
映像（wmv） |
|
◆お問合わせ
株式会社ソリッドレイ研究所
TEL045-324-6841 FAX045-324-6925 mail:pro@solidray.co.jp |
