G4（ジーフォー）
３次元位置計測システム

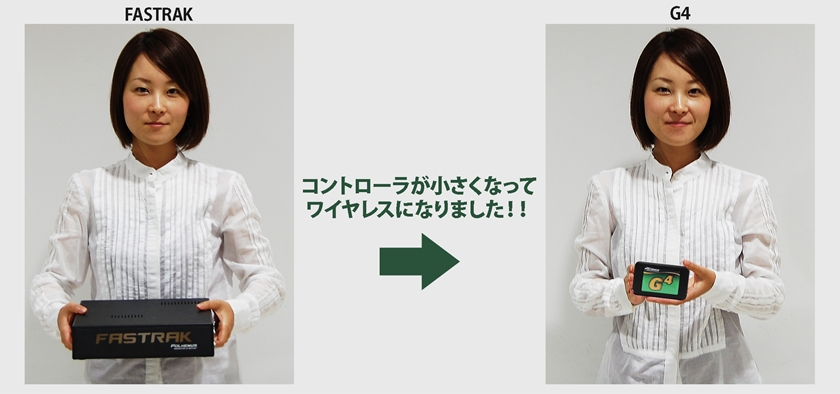

G4 FASTRAK 比較

※Fastrak紹介ページはコチラ



◆G4とは

本製品は電磁気を利用した３次元位置測定装置です。
電磁気式センサは非接触で計測でき、６自由度データをリアルタイムで提供致します。


G４は従来の大きかったコントローラが携帯サイズにまで小さくなり、さらにワイヤレス接続となっているため、より広範囲で多様な位置計測が可能となっています。
運動・医療シミュレーション等の位置姿勢計測の機動性を実現しました。

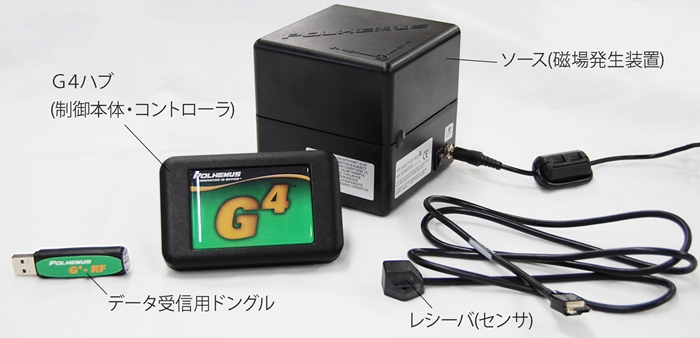

G4セット



◆拡張性

　　G4はソースを8個まで、コントローラを9個まで増設することにより、
　　より測定範囲を広げ、測定部位を増やすことができます。



◆用途例

　　・スポーツ科学や医療研究分野における運動解析
　　・モーションキャプチャーを始めとしたVR&CGへの応用
　　・手術支援システム等医療機器におけるセンサー
　　・HMD（ヘッドマウントディスプレイ）のセンサー
　　・シミュレーション用センサー　他


◆G4基本構成

G4ハブ（制御本体・コントローラ）
　1個
ソース（磁気発生装置）
　1個
ソース用AC電源（100〜240V）
　1個
レシーバ（センサ）
　1個

データ受信用ドングル
　1個
USBケーブル（起動時キャリブレーションの際仕様）
　1本
操作マニュアル&ソフトウェア（CD-R英語版）
　1枚

◆G4仕様

精度

　位置2mm/角度0.5度(ソース周囲約1m範囲)
分解能
　位置0.0762/角度0.0008度(30cmに対し)
測定範囲
　半径1m(精度範囲内)/4m²(ソース8個増設時)
インターフェース
　USB

データ
　120Hz(1センサにつき)
反応速度
　10ms
サイズ、重量
　コントローラ/105mm×65mm 120g
　センサ/40g
　ソース/102mm×102mm×102mm 430g

※G4は米国POLHEMUS社の製品です。
